Подвижные опоры трубопроводов

Для защиты конструкций трубопроводов применяются опоры, которые предотвращают перемещение труб под влиянием различных нагрузок. Подвижные опоры принципиально отличаются от неподвижных тем, что фиксируют соединение не жестко, а таким образом, чтобы стало возможным перемещение на заданные расстояния. Это позволяет компенсировать нагрузки, возникающие в результате воздействия тепла.

Виды и характеристики

Опора скользящая двуххомутовая  ОСТ 108.275.30-80	Опора скользящая и неподвижная  ОСТ 34-10-615-93 ОСТ 34-10-615-93	Опора скользящая направляющая однохомутовая  ОСТ 108.275.33-80
Опора приварная скользящая и неподвижная  ОСТ 34-10-616-93	Опора скользящая направляющая  ОСТ 108.275.36-80	Опоры скользящие и неподвижные  ОСТ 34 256-75

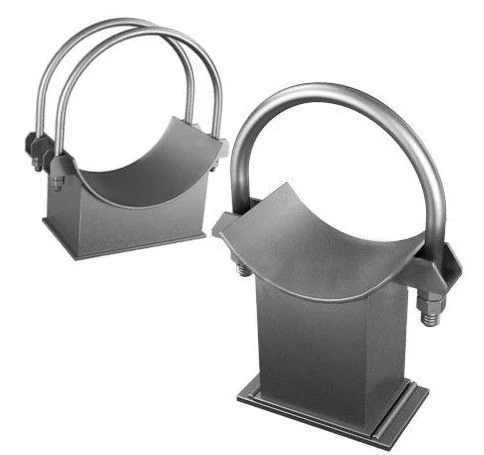

Опора скользящая однохомутовая  ОСТ 108.275.31-80	Опора хомутовая скользящая  ОСТ 34-10-617-93	Опоры скользящие бугельные  ОСТ 34 259-75

Подвижные опоры наиболее часто применяются в сфере ЖКХ, для защиты конструкций сетей теплопередачи. Они могут устанавливаться как на наземные, так и на подземные трубопроводы. Они представляют собой изделия из металлопроката различного диаметра, обычно в диапазоне от 50мм до 1620мм. Используются высоколегированные и углеродистые марки стали. Для предотвращения коррозийных процессов, поверхность готовых изделий покрывается специальным раствором. Основными элементами структуры опоры выступают:

• жесткое основание, которое представляет собой комбинацию из уголка и швеллера;
• хомуты-держатели, выполненные из металла;
• прокладка, изготовленная из различных резиновых смесей или паранита;
• крепление.

Такая конструкция с успехом нивелирует различные типы нагрузок, в основном вертикальных. Среди наиболее часто используемых конструкций выделяют различные типы:

• хомутовые, крепеж предусматривает фиксирующие кронштейны;
• скользящие;
• катковые;
• шариковые, которые контролируют поперечное перемещение труб;
• направляющие;
• пружинные.

Отдельным типом, исходя из функционального назначения, станут диэлектрические, с их помощью реализуется защита трубы от блуждающих токов, тем самым предотвращая возможно образование повреждений на основной магистральной сети. Выбор нужного варианта определяется проектными особенностями коммуникационной системы, местом крепления – вертикальным или поворотным и другими параметрами. Большинство видов креплений подходят как к стальным, так и к полипропиленовым трубам. Производители ориентируются на установленные стандарты и ТУ, наиболее часто используют:

• ГОСТ 14911-82, 16127-70;
• ОСТ 36-146-88, 24.125, 34.10, 108.275;
• Серия 4.903-10;
• Серия 1-487-1997.00.00.

Критерии выбора и особенности эксплуатации

При выборе крепления необходимо ориентироваться на проектные расчеты и характеристики трубопровода. Сочетание цифр и букв, которыми маркируются опора, определяют такие параметры как:

• марка стали, подходящая к заданным условиям агрессивности среды, температуры рабочего потока и расчетным нагрузкам;
• сечение диаметра трубы.

Следует учитывать, что заданный производителем ресурс работоспособности гарантируется только при соблюдении определенных условий хранения, перевозки и правил эксплуатации. Важным вопросом становится расчет количества требующихся опор. Он определяется посредством исходных характеристик прочности тубы. В основу расчета так же входят тип транспортируемой жидкости и температурный режим в местности или помещении, где планируется эксплуатация опорной конструкции, например, в литейном цехе или на открытом воздухе. Для разных коммуникационных систем, транспортирующих отличные по характеристикам вещества, результаты расчета количества требуемых опор будут отличаться.

Сориентироваться в марках опор, их особенностях, защитных покрытиях, которые могут быть оцинкованными или полиуретановыми, совместимости с конкретным типом и конструкцией трубопровода помогут наши специалисты. Требуется внимательно изучить паспорт изделия, оценить его технические характеристики, наличие сертификатов, подтверждающих качество материалов. Купить опоры для трубопроводов в Москве можно в розницу и оптом, главное, не ошибиться  с расчетом количества опор и с требуемыми параметрами качества.
