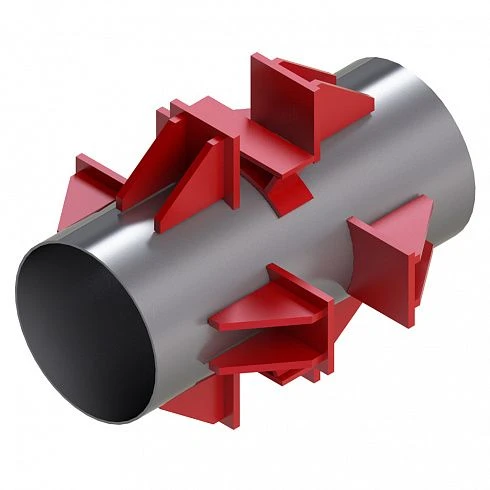

Опора неподвижная боковая ТС-668 изготавливается в соответствии с разработанными и утвержденными чертежами по серии 5.903-10 выпуск 7-95. Они применяются для трубопроводов тепловых сетей Ду=219-1420 мм. Опоры неподвижные боковые для трубопроводов ТС-668 состоят из 4-х упоров и 2-х боковых подушек. В качестве боковых упоров используются опоры ТС-660. Опоры ТС-668 используются только как неподвижные.
Ниже приведены основные технические характеристики неподвижных опор ТС-668 для теплосетевых трубопроводов:
Материал: Сталь 3
(по запросу Ст20, 09Г2С, Нерж.).
Покрытие: Грунт-эмаль ГФ-21
(по запросу любой вид покрытия).
Упаковка: Европаллет
| Наименование | Д тр., мм | Высота боковой подушки, мм | Ширина боковой подушки, мм | Вес, кг | Цена, руб. с НДС * |
|---|---|---|---|---|---|
| ТС-668.00.00 | 219 | 164 | 80 | 24,8 | по запросу |
| ТС-668.00.00-001 | 273 | 200 | 100 | 24,5 | по запросу |
| ТС-668.00.00-002 | 325 | 240 | 100 | 28,8 | по запросу |
| ТС-668.00.00-003 | 377 | 277 | 120 | 33,4 | по запросу |
| ТС-668.00.00-004 | 426 | 310 | 120 | 59,1 | по запросу |
| ТС-668.00.00-005 | 530 | 388 | 160 | 74,1 | по запросу |
| ТС-668.00.00-006 | 630 | 327 | 200 | 79,6 | по запросу |
| ТС-668.00.00-007 | 720 | 372 | 200 | 97 | по запросу |
| ТС-668.00.00-008 | 820 | 422 | 200 | 102,9 | по запросу |
| ТС-668.00.00-009 | 920 | 476 | 250 | 122,7 | по запросу |
| ТС-668.00.00-010 | 1020 | 526 | 250 | 139,6 | по запросу |
| ТС-668.00.00-011 | 1220 | 626 | 300 | 185,8 | по запросу |
| ТС-668.00.00-012 | 1420 | 726 | 300 | 206,6 | по запросу |
| ТС-668.00.00-013 | 377 | 410 | 120 | 44 | по запросу |
| ТС-668.00.00-014 | 426 | 460 | 120 | 70,7 | по запросу |
| ТС-668.00.00-015 | 530 | 560 | 160 | 93,4 | по запросу |
| ТС-668.00.00-016 | 630 | 410 | 200 | 99,4 | по запросу |
| ТС-668.00.00-017 | 720 | 460 | 200 | 119,3 | по запросу |
| ТС-668.00.00-018 | 820 | 520 | 200 | 140,1 | по запросу |
| ТС-668.00.00-019 | 920 | 580 | 250 | 170,1 | по запросу |
| ТС-668.00.00-020 | 1020 | 640 | 250 | 191,4 | по запросу |
| ТС-668.00.00-021 | 1220 | 750 | 300 | 259,3 | по запросу |
| ТС-668.00.00-022 | 1420 | 870 | 300 | 239,3 | по запросу |
